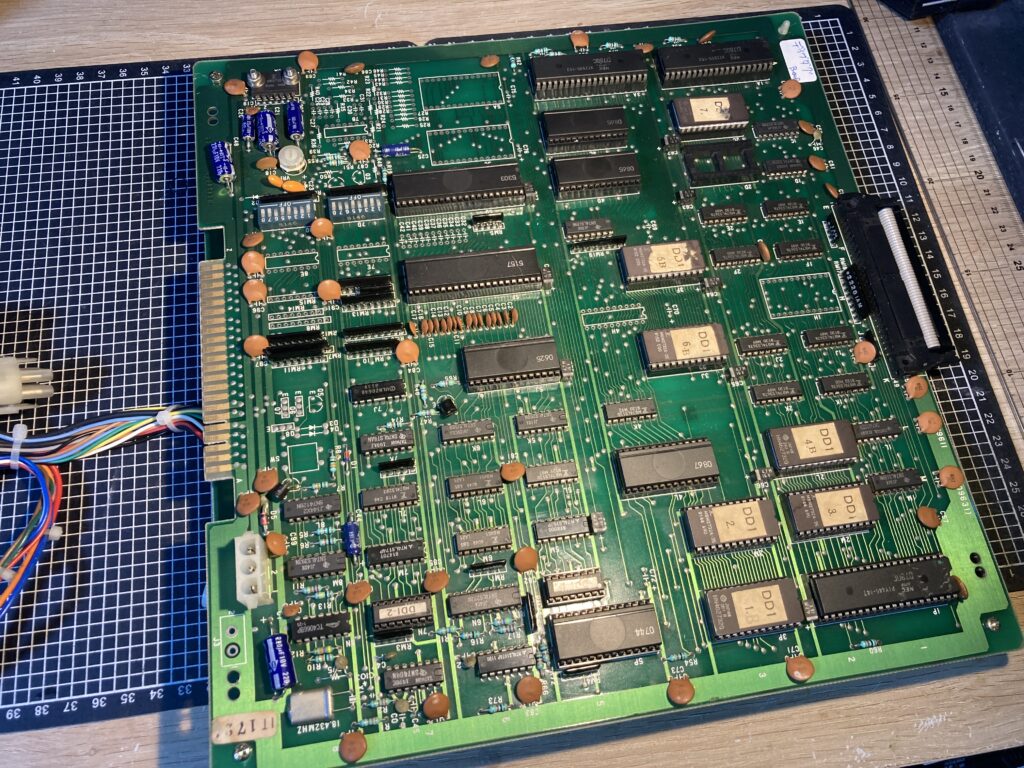

ディップスイッチA-8が固定しているという『ディグダグ』の基板を預かりました。

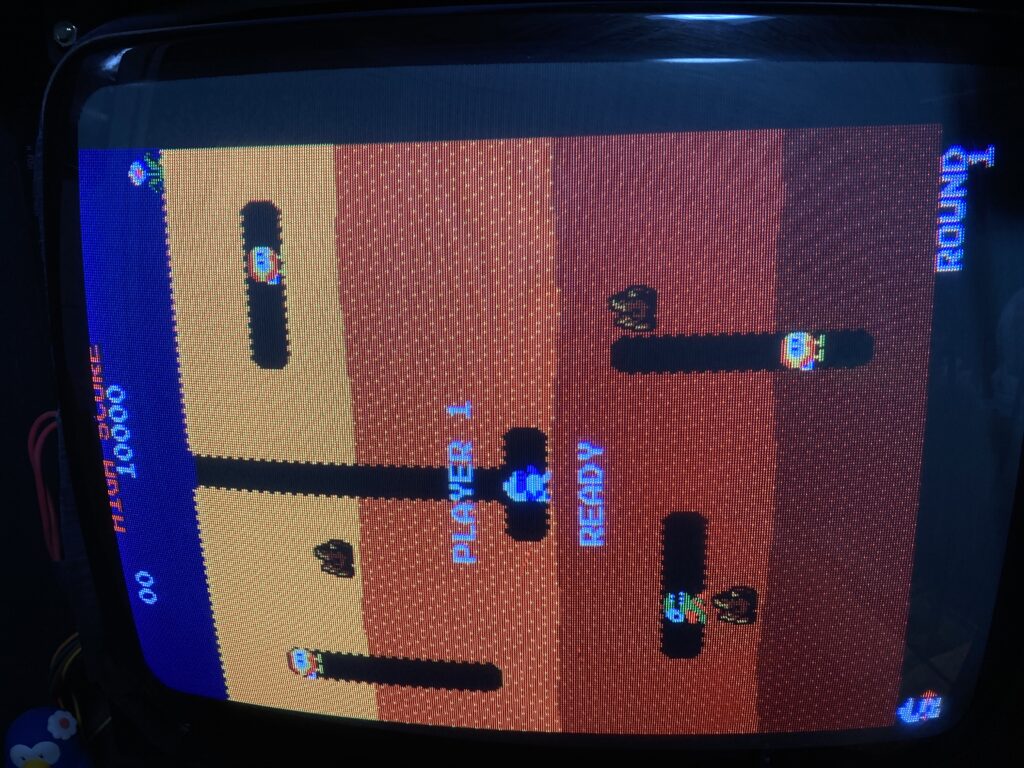

確かにDIPA-8が固定されているので、ディグダグの残機が1か2人にしかなりません。

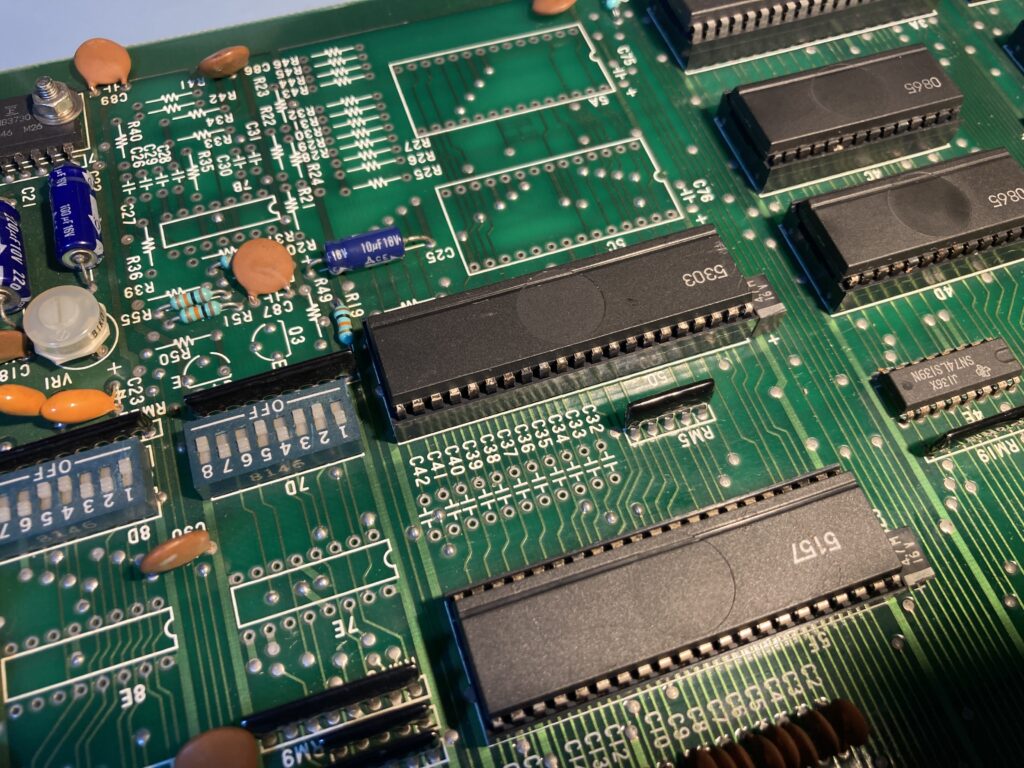

該当箇所の信号はどこから出てるかというと、6Dの53XX(29)から出ているようです。

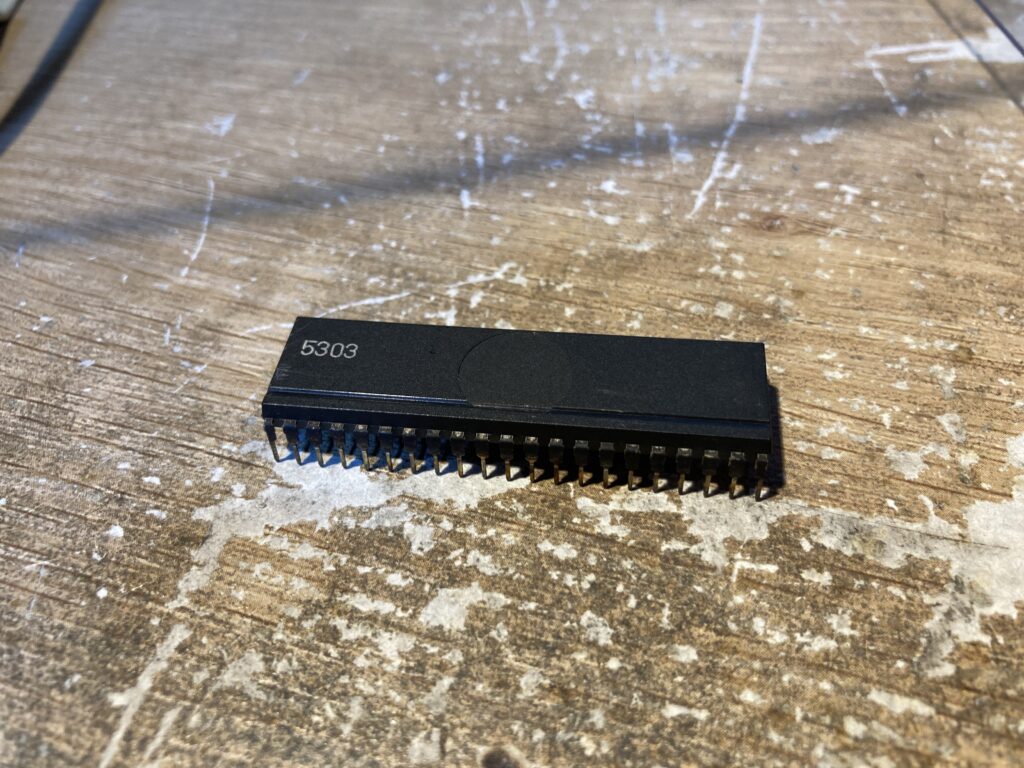

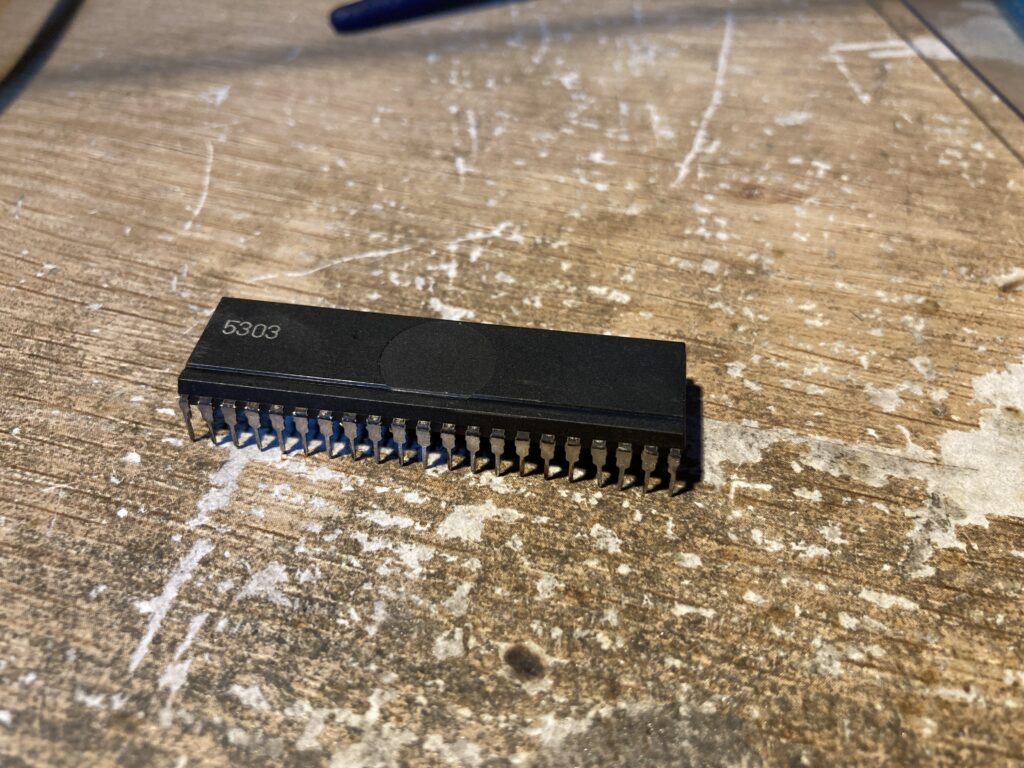

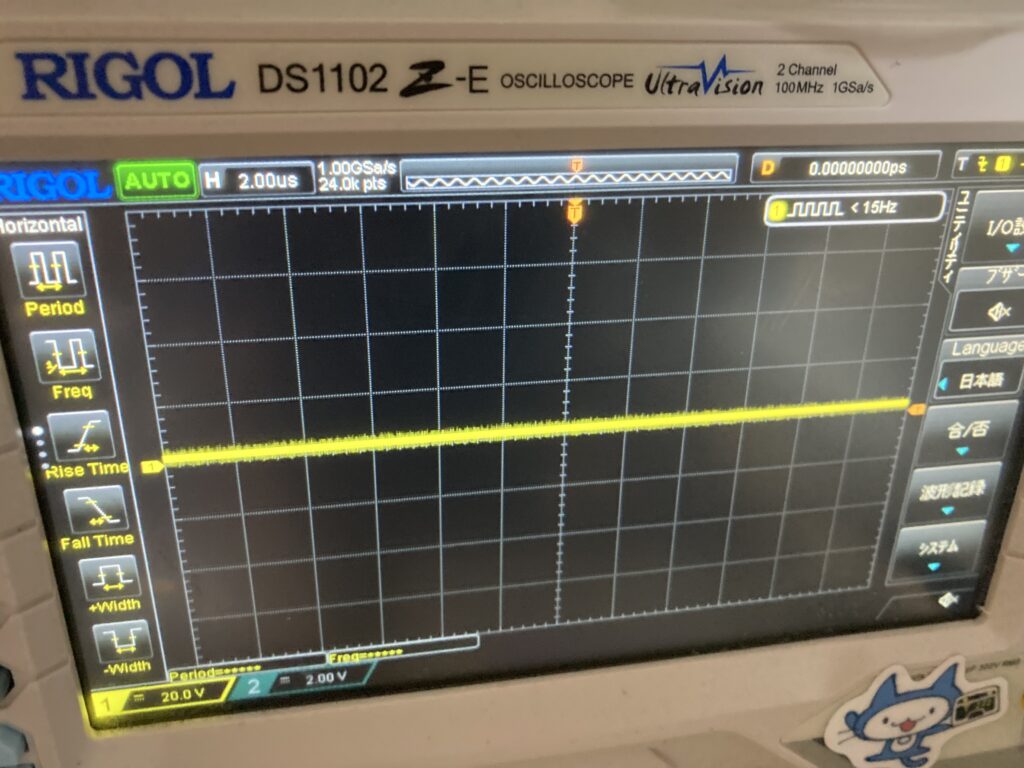

ここがDIPスイッチを動かしてもLOW固定になっています。このカスタムがダメなのはほぼ確定ですが、単に接触不良という可能性を信じて脚を磨いてみます。
脚を磨いてもソケットを交換してもダメでした。前に直した『ボスコニアン』は脚を磨いたらなんとかなりましたが、今回はそうも簡単にいかなさそうです。

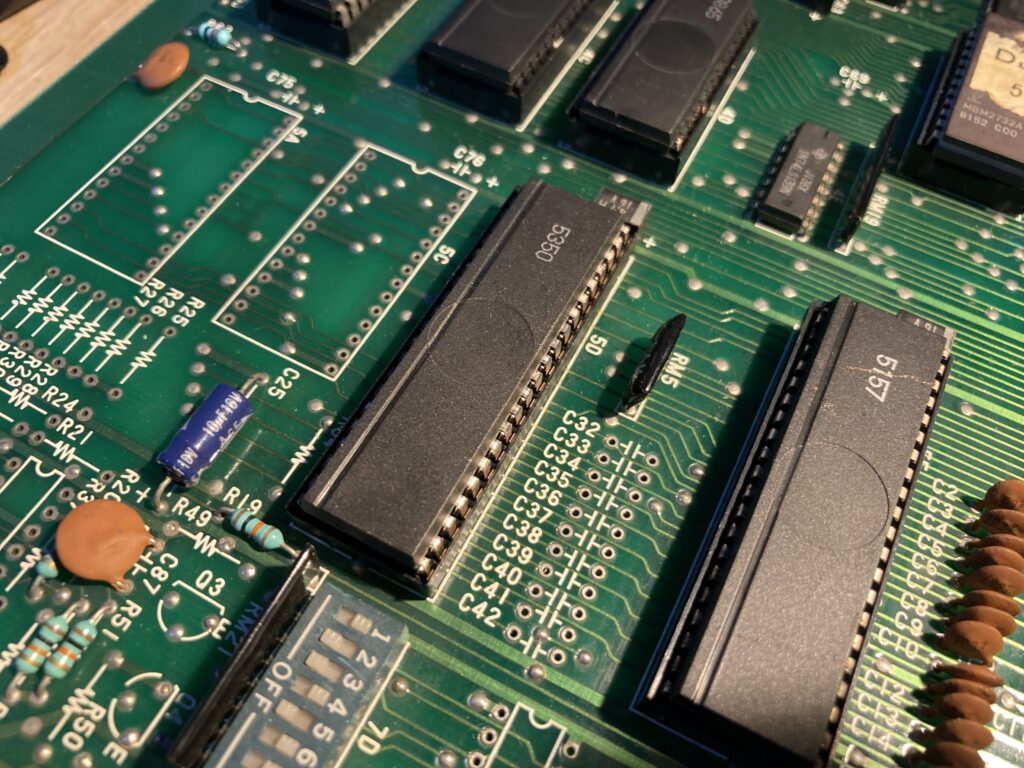

別の基板から動作検証の為にカスタムを拝借してみます。これでDIPが正常に反応してしまったら、53XXが死んでいるという結論になってしまいます。

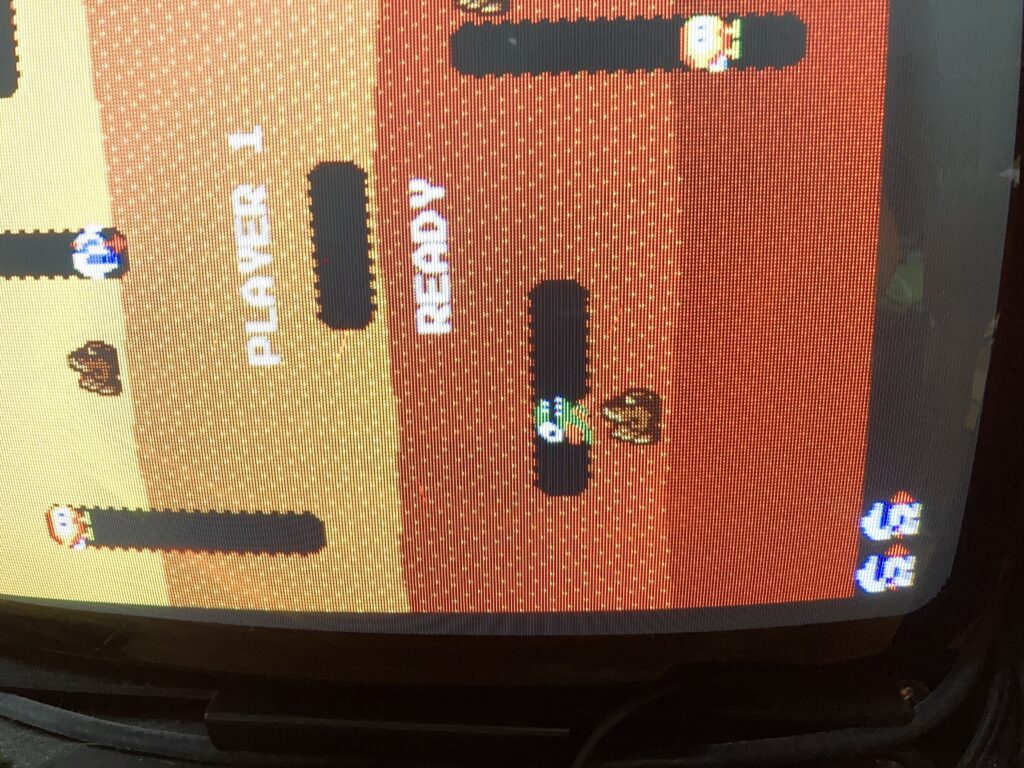

ディグダグの数が変わったので、53XXが死んでいるということで確定でしょう。eBayに動作品とあるカスタムが出ていたので、それを移植したらきっと修理完了でしょう。DIPスイッチが反応しなかったらカスタムを疑ってみてください･･･というお話でした。
【作業内容】
・53XXの脚磨き(無駄だった)
・ソケット交換
・カスタム発注
